ILI9341V 드라이버 SPI LCD 및 GFX Designer 사용법 1탄

STM32 + ILI9341 SPI LCD 빠르게 붙이기 (검증 → TouchGFX 연동 1탄)

UI를 한땀 한땀 드로잉하면 결국 소스가 산으로 갑니다. 버튼 한 픽셀만 거슬려도 끝없는 수정…

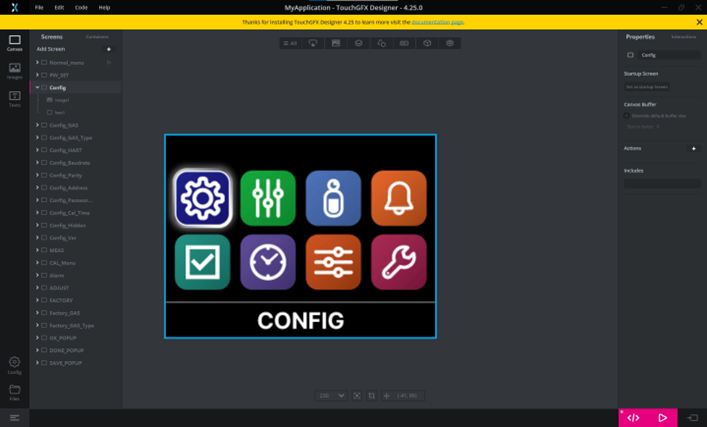

그래서 TouchGFX Designer로 화면을 설계하고, MCU에서는 프레임 전송만 담당하는 구조가 효율적입니다. 다만 그 전에, LCD 드라이버가 SPI로 제대로 도는지를 먼저 확실히 검증해야 이후 문제가 꼬이지 않습니다. 이 글은 그 “0단계(하드/펌 검증)”를 깔끔히 끝내는 방법입니다.

---

1) 개발 환경 & 준비물

• OS: Windows 10/11
• Tool: STM32CubeIDE 1.18.1, TouchGFX Designer 4.25.0
• 대상 LCD: ILI9341(320×240, SPI 4-wire: SCK/MOSI/CS/DC/RESET, MISO는 선택)
• 권장: 사용할 폰트/사이즈/이미지를 미리 준비해 두면 이후 TouchGFX 작업이 빨라집니다.

설치 방법은 ST 공식 가이드/영상 참고. 여기선 생략합니다.
https://youtu.be/ShkpZ9328vY?si=P0UJFkqV2wNP4ReN  참조



2) 하드웨어 연결(예시)

보드별 Alternate Function 매핑은 다를 수 있으니 본인 보드의 데이터시트를 꼭 대조하세요.

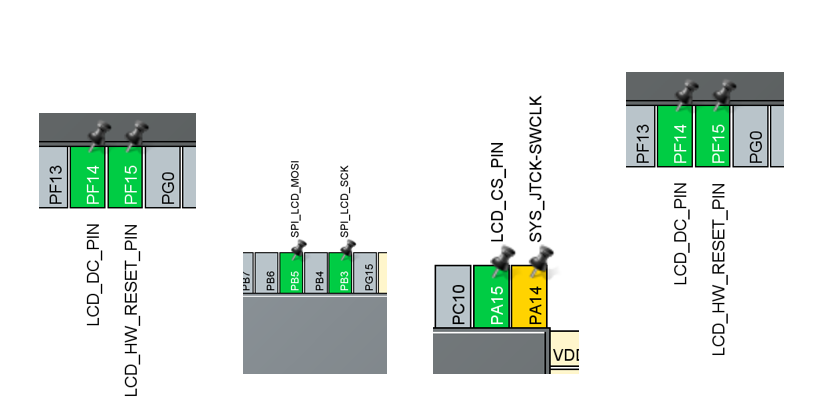

기능MCU 핀(예시)비고

SCK	PB3 (SPI1_SCK)	SPI Mode 0
MOSI	PB5 (SPI1_MOSI)	필수
MISO	PA6 (SPI1_MISO)	옵션(읽기 안 쓰면 미연결 가능)
CS	PC10 (LCD_CS_PIN)	소프트웨어 제어
DC	PF13 (LCD_DC_PIN)	Data/Command
RESET	PF14 (LCD_HW_RESET_PIN)	하드 리셋
BL(백라이트)	보드/모듈 핀	필요시 GPIO/PWM 구동

• 전원: 대부분 3.3 V, I/O도 3.3 V 레벨 필요
• GND: 반드시 공통 접지

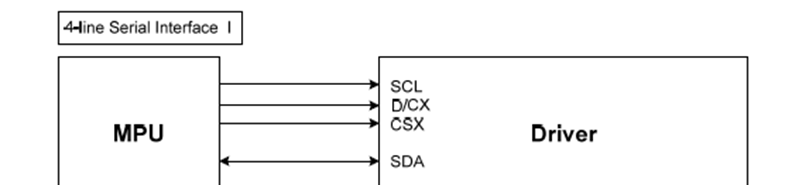

• MISO는 레지스터 읽기 안하면 생략 가능(그림의 “SDA”는 읽기 라인)



3) CubeMX 설정 요약

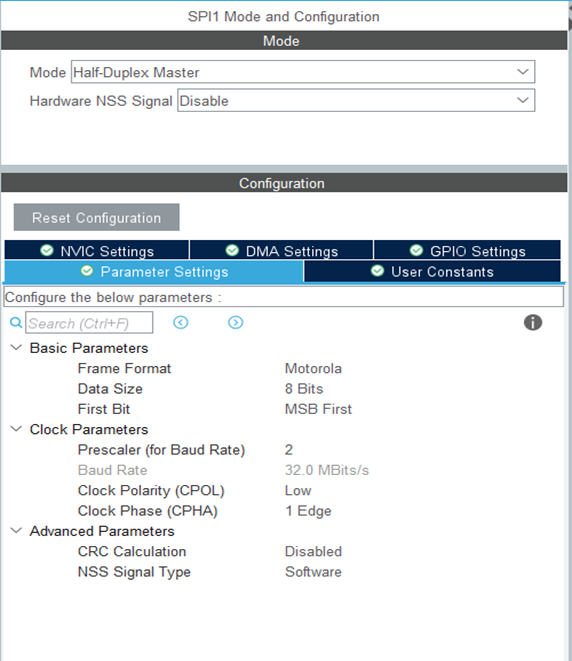

SPI1

• Mode: Half-Duplex Master
• Hardware NSS: Disable(SW로 CS 제어)
• Frame: Motorola / 8-bit / MSB first
• CPOL = Low, CPHA = 1Edge → SPI Mode 0
• Prescaler: 2(예: 32 Mbit/s). 시작은 8~16 Mbit/s로 안전하게, 이후 올리세요.

DMA (권장)

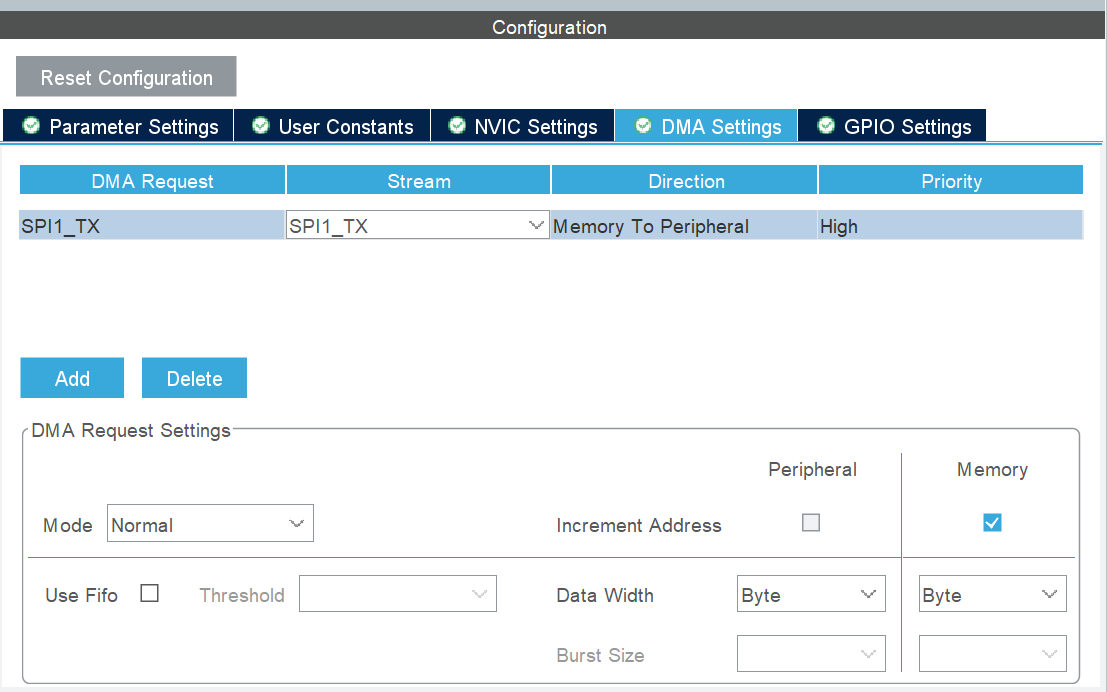

• SPI1_TX: Mem-to-Periph, Priority High, DataWidth=Byte, Normal
  (이번 글의 기본 예제는 블로킹 전송, 뒤에서 DMA 대안 코드도 제공합니다)

GPIO

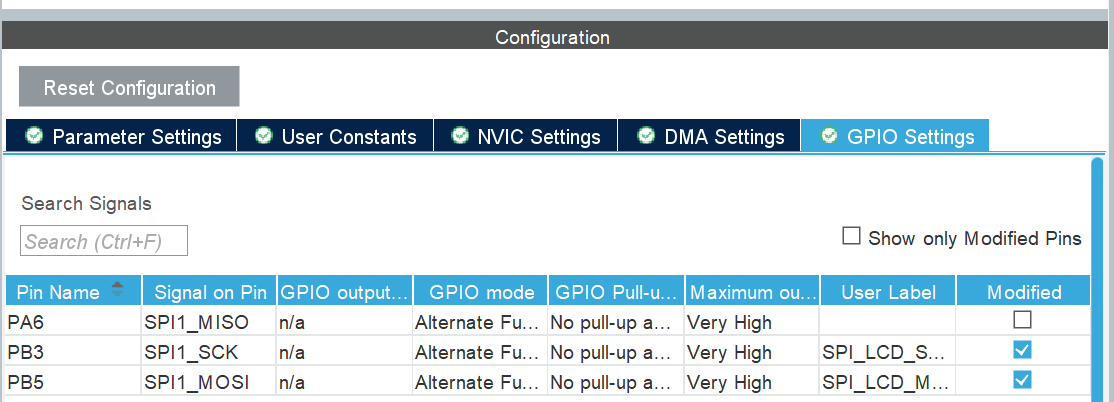

• SPI 핀은 Alternate Function, Very High Speed, No pull
• CS/DC/RESET/BL은 Output으로 설정

4) 최소 구동 코드(정리본)

아래는 사용하신 코드 흐름을 가독성↑/재사용성↑ 형태로 리팩터링한 예시입니다.
(핵심: CS/DC 토글 헬퍼, 커맨드/데이터 공통 루틴, 주소창 설정, 이미지 푸시)



// ---- Pins: 프로젝트에 맞게 수정 ----
#define CS_LOW()   HAL_GPIO_WritePin(LCD_CS_PIN_GPIO_Port,   LCD_CS_PIN_Pin,   GPIO_PIN_RESET)
#define CS_HIGH()  HAL_GPIO_WritePin(LCD_CS_PIN_GPIO_Port,   LCD_CS_PIN_Pin,   GPIO_PIN_SET)
#define DC_LOW()   HAL_GPIO_WritePin(LCD_DC_PIN_GPIO_Port,   LCD_DC_PIN_Pin,   GPIO_PIN_RESET)
#define DC_HIGH()  HAL_GPIO_WritePin(LCD_DC_PIN_GPIO_Port,   LCD_DC_PIN_Pin,   GPIO_PIN_SET)
#define RST_LOW()  HAL_GPIO_WritePin(LCD_HW_RESET_PIN_GPIO_Port, LCD_HW_RESET_PIN_Pin, GPIO_PIN_RESET)
#define RST_HIGH() HAL_GPIO_WritePin(LCD_HW_RESET_PIN_GPIO_Port, LCD_HW_RESET_PIN_Pin, GPIO_PIN_SET)

extern SPI_HandleTypeDef hspi1;
static inline void lcd_delay(uint32_t ms) { HAL_Delay(ms); }

// ---- SPI write helpers ----
static void lcd_write_cmd(uint8_t cmd) {
  DC_LOW(); CS_LOW();
  HAL_SPI_Transmit(&hspi1, &cmd, 1, HAL_MAX_DELAY);
  CS_HIGH();
}

static void lcd_write_data8(uint8_t data) {
  DC_HIGH(); CS_LOW();
  HAL_SPI_Transmit(&hspi1, &data, 1, HAL_MAX_DELAY);
  CS_HIGH();
}

static void lcd_write_data_buf(const uint8_t *buf, uint32_t len) {
  DC_HIGH(); CS_LOW();
  HAL_SPI_Transmit(&hspi1, (uint8_t*)buf, len, HAL_MAX_DELAY);
  CS_HIGH();
}

// ---- 주소창 & 회전 ----
static uint16_t LCD_W = 320, LCD_H = 240;

static void ili9341_set_window(uint16_t x0, uint16_t y0, uint16_t x1, uint16_t y1) {
  lcd_write_cmd(0x2A); // CASET
  uint8_t ca[4] = { x0 >> 8, x0 & 0xFF, x1 >> 8, x1 & 0xFF };
  lcd_write_data_buf(ca, 4);

  lcd_write_cmd(0x2B); // RASET
  uint8_t ra[4] = { y0 >> 8, y0 & 0xFF, y1 >> 8, y1 & 0xFF };
  lcd_write_data_buf(ra, 4);

  lcd_write_cmd(0x2C); // RAMWR
}

typedef enum {
  SCREEN_VERTICAL_1   = 0,
  SCREEN_HORIZONTAL_1 = 1,
  SCREEN_VERTICAL_2   = 2,
  SCREEN_HORIZONTAL_2 = 3
} lcd_rot_t;

static void ili9341_set_rotation(lcd_rot_t r) {
  lcd_write_cmd(0x36); // MADCTL
  switch (r) {
    case SCREEN_VERTICAL_1:   lcd_write_data8(0x48); LCD_W=240; LCD_H=320; break;
    case SCREEN_HORIZONTAL_1: lcd_write_data8(0x28); LCD_W=320; LCD_H=240; break;
    case SCREEN_VERTICAL_2:   lcd_write_data8(0x88); LCD_W=240; LCD_H=320; break;
    case SCREEN_HORIZONTAL_2: lcd_write_data8(0xE8); LCD_W=320; LCD_H=240; break;
  }
}

// ---- 초기화 시퀀스 ----
void LCD_Init(void) {
  RST_LOW();  lcd_delay(50);
  RST_HIGH(); lcd_delay(50);

  // 일부 패널은 0xFE/0xEF로 확장모드 진입을 요구합니다(벤더별 상이).
  lcd_write_cmd(0xFE);
  lcd_write_cmd(0xEF);

  lcd_write_cmd(0x36); lcd_write_data8(0x48);   // MADCTL 기본
  lcd_write_cmd(0x3A); lcd_write_data8(0x05);   // 픽셀포맷(패널별 0x55를 요구하기도 함* 참고)
  // ... (원문 시퀀스 그대로, 필요 지점에 코멘트 추가) ...

  lcd_write_cmd(0x11);          // Sleep Out
  lcd_delay(120);
  lcd_write_cmd(0x29);          // Display ON

  ili9341_set_rotation(SCREEN_HORIZONTAL_2);
}

// ---- RGB565 이미지 푸시 (Size = 픽셀 개수) ----
void LCD_DrawImage_RGB565(const uint16_t *img, uint32_t pixels) {
  ili9341_set_window(0, 0, LCD_W - 1, LCD_H - 1);

  // 전송은 big-endian 순서(상위바이트 먼저)
  for (uint32_t i = 0; i < pixels; i++) {
    uint8_t px[2] = { img[i] >> 8, img[i] & 0xFF };
    lcd_write_data_buf(px, 2);
  }
}

main() 초기화 순서 예시

int main(void) {
  HAL_Init();
  SystemClock_Config();

  MX_GPIO_Init();
  MX_SPI1_Init();
  // MX_DMA_Init();  // DMA 전송을 쓸 계획이면 활성화

  LCD_Init();

  while (1) {
    // 테스트 이미지
    // ili9341_set_window(0,0,LCD_W-1,LCD_H-1);
    // LCD_DrawImage_RGB565(image_data_SI200ELCD320x240_Darkver, LCD_W * LCD_H);

    MX_TouchGFX_Process();  // (다음 편에서 TouchGFX 연동)
  }
}

DMA 전송(선택)

이미지 푸시 속도가 부족하면 아래처럼 DMA로 한 번에 밀 수 있습니다.

volatile bool spi_tx_done = true;

void HAL_SPI_TxCpltCallback(SPI_HandleTypeDef *hspi) {
  if (hspi == &hspi1) spi_tx_done = true;
}

void LCD_DrawImage_DMA(const uint16_t *img, uint32_t pixels) {
  ili9341_set_window(0,0,LCD_W-1,LCD_H-1);
  DC_HIGH(); CS_LOW();
  spi_tx_done = false;
  HAL_SPI_Transmit_DMA(&hspi1, (uint8_t*)img, pixels * 2); // RGB565: 2바이트/픽셀
  while (!spi_tx_done) { /* optionally sleep or do other work */ }
  CS_HIGH();
}

주의: DMA를 쓰면 프레임 버퍼가 캐시 일관성(일부 코어)과 메모리 정렬에 민감합니다. D-Cache가 있는 MCU라면 SCB_CleanDCache_by_Addr() 등으로 정리하거나, D-Cache 미사용/버퍼를 DTCM 등으로 배치하는 등 보드 특성을 반영하세요.

5) 동작 확인용 “단계별” 체크

1. 전원/백라이트: BL이 PWM/스위칭이면 항상 ON으로 먼저 고정
2. 리셋 타이밍: RST Low≥10 ms → High≥10 ms → Sleep Out(0x11) 후 120 ms 지연
3. SPI 모드: Mode 0(CPOL=0, CPHA=0/1st edge)
4. 픽셀 포맷(0x3A)
   • 일부 **ILI9341 변종은 0x55(16bpp)**를 요구, 다른 변종은 **0x05**로 동작합니다.
   • 화면이 깨지면 우선 0x55로 바꿔 테스트하세요.
5. MADCTL(0x36): 축/RGB/BGR 설정. 좌우/상하 뒤집힘, 색상 뒤집힘 발생 시 값 변경
6. 주소창(0x2A/0x2B/0x2C): 항상 x0≤x1, y0≤y1, 전체화면이면 (0,0)-(W-1,H-1)
7. 바이트 순서: RGB565은 상위바이트 먼저. 색상이 틀리면 바이트 스왑 확인
8. 속도: 초기에 Prescaler을 여유 있게(예: 8~16)→정상 확인 후 2까지 올리기
9. 배선: CS/DC/RESET 신호가 떠 있지 않도록 풀업/풀다운 상태 확인
10. MISO 미사용: Half-Duplex 설정 시 핀 충돌 없는지 확인

---

6) 정상 화면 예 & 이후 진행

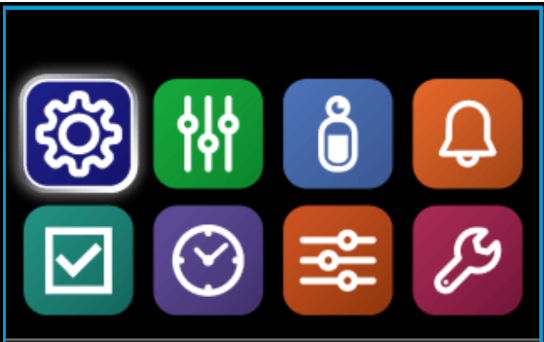

초기화/이미지 푸시까지 OK라면 아래처럼 테스트 이미지가 출력됩니다.
이제 2탄에서 TouchGFX Designer로 만든 UI를 flushFrameBuffer() 경로로 SPI로 빠르게 밀어 넣는 방법(부분 갱신, 사각형 전송, FPS/전력 최적화, DMA 이중버퍼링)을 다룹니다.

---

7) 흔한 질문(FAQ)

• Q. MISO는 꼭 연결해야 하나요?
  A. 보통 안 해도 됩니다. 레지스터 읽기/상태 폴링이 필요한 특수 루틴이 아니면 쓰지 않습니다.
• Q. 화면이 까맣게만 보여요.
  A. BL이 OFF이거나, 0x11 후 지연 부족, 픽셀포맷/바이트순서 오류, CS/DC 배선 문제 순으로 점검하세요.
• Q. 속도가 너무 느립니다.
  A. DMA 전송 + 큰 버스트(라인 단위)로 밀고, SPI 클록을 점진적으로 올리세요. 필요하면 부분 갱신만 전송.

---

8) 전체 예제(사용 코드 기반, 주석 보강)

원문 초기화 시퀀스를 살리되, 의미를 코멘트로 덧붙였습니다.
벤더 커맨드는 패널마다 조금 다르니 동작하는 값을 기준으로 사용하세요.

여기서 GFX Designer를 바로 들어가면 SPI 및 LCD 드라이버 검증이 안된 상태라 어느 쪽이 문제인지 파악하기 어렵다.  먼저 LCD 드라이버가 잘 동작하는 확인 한다.

void Lcd_Initial(void) {
  // HW Reset
  HAL_GPIO_WritePin(LCD_HW_RESET_PIN_GPIO_Port, LCD_HW_RESET_PIN_Pin, GPIO_PIN_RESET);
  HAL_Delay(50);
  HAL_GPIO_WritePin(LCD_HW_RESET_PIN_GPIO_Port, LCD_HW_RESET_PIN_Pin, GPIO_PIN_SET);
  HAL_Delay(50);

  // 확장커맨드 진입(패널 의존)
  LCD_WriteCommand(0xFE);
  LCD_WriteCommand(0xEF);

  // MADCTL
  LCD_WriteCommand(0x36);  LCD_WriteData(0x48);

  // Pixel Format: 16bpp (패널별 0x05 또는 0x55)
  LCD_WriteCommand(0x3A);  LCD_WriteData(0x05);

  // 이하 전원/감마/인터페이스 튜닝(벤더 시퀀스)
  LCD_WriteCommand(0x84);  LCD_WriteData(0x61);
  LCD_WriteCommand(0x8A);  LCD_WriteData(0x40);
  LCD_WriteCommand(0xB0);  LCD_WriteData(0x60);
  LCD_WriteCommand(0xF6);  LCD_WriteData(0xC0);
  LCD_WriteCommand(0x21);
  LCD_WriteCommand(0x86);  LCD_WriteData(0x98);
  LCD_WriteCommand(0x89);  LCD_WriteData(0x03);
  LCD_WriteCommand(0xE8);  LCD_WriteData(0x12); LCD_WriteData(0x00);
  LCD_WriteCommand(0x8B);  LCD_WriteData(0x80);
  LCD_WriteCommand(0x8D);  LCD_WriteData(0x22);
  LCD_WriteCommand(0xC9);  LCD_WriteData(0x0A);
  LCD_WriteCommand(0xC3);  LCD_WriteData(0x30);
  LCD_WriteCommand(0xC5);  LCD_WriteData(0x15);
  LCD_WriteCommand(0xC6);  LCD_WriteData(0x0A);
  LCD_WriteCommand(0xC7);  LCD_WriteData(0x0A);
  LCD_WriteCommand(0xC8);  LCD_WriteData(0x0E);
  LCD_WriteCommand(0xFF);  LCD_WriteData(0x62);
  LCD_WriteCommand(0x99);  LCD_WriteData(0x3E);
  LCD_WriteCommand(0x9D);  LCD_WriteData(0x4B);
  LCD_WriteCommand(0x8E);  LCD_WriteData(0x0F);

  // Window: 0,0 ~ 319,239
  LCD_WriteCommand(0x2A);  LCD_WriteData(0x00); LCD_WriteData(0x00); LCD_WriteData(0x00); LCD_WriteData(0xEF);
  LCD_WriteCommand(0x2B);  LCD_WriteData(0x00); LCD_WriteData(0x00); LCD_WriteData(0x01); LCD_WriteData(0x3F);
  LCD_WriteCommand(0x2C);  // RAMWR

  // 감마(벤더)
  LCD_WriteCommand(0xF0);  LCD_WriteData(0x82); LCD_WriteData(0x00); LCD_WriteData(0x0A);
  LCD_WriteData(0x09); LCD_WriteData(0x07); LCD_WriteData(0x2F);
  LCD_WriteCommand(0xF1);  LCD_WriteData(0x47); LCD_WriteData(0x98); LCD_WriteData(0xB7);
  LCD_WriteData(0x20); LCD_WriteData(0x25); LCD_WriteData(0xCF);
  LCD_WriteCommand(0xF2);  LCD_WriteData(0x45); LCD_WriteData(0x00); LCD_WriteData(0x0E);
  LCD_WriteData(0x0C); LCD_WriteData(0x08); LCD_WriteData(0x30);
  LCD_WriteCommand(0xF3);  LCD_WriteData(0x40); LCD_WriteData(0xB4); LCD_WriteData(0x92);
  LCD_WriteData(0x0F); LCD_WriteData(0x12); LCD_WriteData(0xBF);

  // Sleep out & Display on
  LCD_WriteCommand(0x11);  HAL_Delay(120);
  LCD_WriteCommand(0x29);

  // 회전(필요 시)
  ILI9341_Set_Rotation(SCREEN_HORIZONTAL_2);
}

위 코드가 정상적으로 동작 한다면 아래와 같은 이미지가 디스플레이 될 것이다.

위까지 정상적으로 진행적으로 진행되었다면 다음 2탄에 GFX Deisigner를 다루면 된다.



9) 마무리 & 다음 편 예고

여기까지 통과하면 하드/SPI/드라이버는 OK입니다.
2탄에서는 TouchGFX Designer로 만든 화면을 **flushFrameBuffer()**에서 사각형 단위 전송으로 연결하고, DMA 이중버퍼링으로 FPS와 전력까지 챙기는 구성을 다룹니다.

궁금한 점/막히는 지점은 댓글 주세요. 로그/사진과 함께 주시면 더 빨리 잡아드립니다!
